GDL型立式多級管道離心泵工作原理及性能參數選型表精選
GDL型立式多級管道離心泵工作原理及性能參數選型表
今天上海沈泉管道離心泵廠家為大家?guī)淼膬?nèi)容是有關立式多級離心泵的工作原理及 性能參數(規格型號)，希望借此能夠讓更多的人了解GDL型立式多級管道離心泵，也希望能夠幫助到大家可以根據本文的介紹選擇到一款適合自己的離心泵。
一、GDL型立式多級管道離心泵工作原理：
立式多級離心泵的水泵由泵體轉子部件以及電機等組成，其中轉子部件是由泵軸、葉輪、軸套、葉輪擋套等零部件組成。泵的密封形式是用的機械密封，機械密封通過平衡室內的壓力水進行冷卻和潤滑。零部件當中的進水段、中段、出水段之間通過拉桿拉緊。當立式多級離心泵電機帶動軸上的葉輪高速旋轉時，充滿在葉輪內的液體在離心力的作用下，從葉輪中心沿著葉片間的流道甩向葉輪的四周，由于液體受到葉片的作用，使壓力和速度同時增加，經過導殼的流道而被引向次一G的葉輪，就是這樣原理，逐次地流過所有的葉輪和導殼，進一步使液體的壓力能量增加。將每個葉輪逐級疊加之后，就獲得一定揚程。

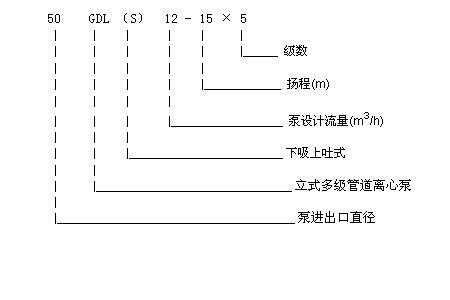

二、GDL型立式多級管道離心泵型號意義：
三、GDL型立式多級管道離心泵性能參數選型表：
| 型號 | 流量 | 揚程 | 吸程 | 電機功率 |
| （m3/h） | （m） | （m） | （KW） | |
| 25GDL2-12×3 | 2 | 36 | 7.5 | 1.1 |
| 25GDL2-12×4 | 2 | 48 | 7.5 | 1.1 |
| 25GDL2-12×5 | 2 | 60 | 7.5 | 1.5 |
| 25GDL2-12×6 | 2 | 72 | 7.5 | 1.5 |
| 25GDL2-12×7 | 2 | 84 | 7.5 | 2.2 |
| 25GDL2-12×8 | 2 | 96 | 7.5 | 2.2 |
| 25GDL2-12×9 | 2 | 108 | 7.5 | 2.2 |
| 25GDL2-12×10 | 2 | 120 | 7.5 | 3 |
| 25GDL2-12×11 | 2 | 132 | 7.5 | 3 |
| 25GDL2-12×12 | 2 | 144 | 7.5 | 3 |
| 25GDL2-12×13 | 2 | 156 | 7.5 | 4 |
| 25GDL2-12×14 | 2 | 168 | 7.5 | 4 |
| 25GDL2-12×15 | 2 | 180 | 7.5 | 4 |
| 25GDL4-11×3 | 4 | 33 | 7.5 | 1.1 |
| 25GDL4-11×4 | 4 | 44 | 7.5 | 1.5 |
| 25GDL4-11×5 | 4 | 55 | 7.5 | 2.2 |
| 25GDL4-11×6 | 4 | 66 | 7.5 | 2.2 |
| 25GDL4-11×7 | 4 | 77 | 7.5 | 3 |
| 25GDL4-11×8 | 4 | 88 | 7.5 | 3 |
| 25GDL4-11×9 | 4 | 99 | 7.5 | 3 |
| 25GDL4-11×10 | 4 | 110 | 7.5 | 4 |
| 25GDL4-11×11 | 4 | 121 | 7.5 | 4 |
| 25GDL4-11×12 | 4 | 132 | 7.5 | 4 |
| 25GDL4-11×13 | 4 | 143 | 7.5 | 4 |
| 25GDL4-11×14 | 4 | 154 | 7.5 | 5.5 |
| 25GDL4-11×15 | 4 | 165 | 7.5 | 5.5 |
| 40GDL6-12×3 | 6 | 36 | 7.5 | 1.5 |
| 40GDL6-12×4 | 6 | 48 | 7.5 | 2.2 |
| 40GDL6-12×5 | 6 | 60 | 7.5 | 2.2 |
| 40GDL6-12×6 | 6 | 72 | 7.5 | 3 |
| 40GDL6-12×7 | 6 | 84 | 7.5 | 3 |
| 40GDL6-12×8 | 6 | 96 | 7.5 | 4 |
| 40GDL6-12×9 | 6 | 108 | 7.5 | 4 |
| 40GDL6-12×10 | 6 | 120 | 7.5 | 4 |
| 40GDL6-12×11 | 6 | 132 | 7.5 | 5.5 |
| 40GDL6-12×12 | 6 | 144 | 7.5 | 5.5 |
| 40GDL6-12×13 | 6 | 156 | 7.5 | 7.5 |
| 40GDL6-12×14 | 6 | 168 | 7.5 | 7.5 |
| 40GDL6-12×15 | 6 | 180 | 7.5 | 7.5 |
| 50GDL12-15×2 | 12 | 30 | 7 | 2.2 |
| 50GDL12-15×3 | 12 | 45 | 7 | 3 |
| 50GDL12-15×4 | 12 | 60 | 7 | 4 |
| 50GDL12-15×5 | 12 | 75 | 7 | 5.5 |
| 50GDL12-15×6 | 12 | 90 | 7 | 5.5 |
| 50GDL12-15×7 | 12 | 105 | 7 | 7.5 |
| 50GDL12-15×8 | 12 | 120 | 7 | 7.5 |
| 50GDL12-15×9 | 12 | 135 | 7 | 11 |
| 50GDL12-15×10 | 12 | 150 | 7 | 11 |
| 50GDL18-15×2 | 18 | 30 | 6 | 3 |
| 50GDL18-15×3 | 18 | 45 | 6 | 4 |
| 50GDL18-15×4 | 18 | 60 | 6 | 5.5 |
| 50GDL18-15×5 | 18 | 75 | 6 | 7.5 |
| 50GDL18-15×6 | 18 | 90 | 6 | 7.5 |
| 50GDL18-15×7 | 18 | 105 | 6 | 11 |
| 50GDL18-15×8 | 18 | 120 | 6 | 11 |
| 50GDL18-15×9 | 18 | 135 | 6 | 15 |
| 50GDL18-15×10 | 18 | 150 | 6 | 15 |
| 65GDL24-12×2 | 24 | 24 | 6 | 3 |
| 65GDL24-12×3 | 24 | 36 | 6 | 4 |
| 65GDL24-12×4 | 24 | 48 | 6 | 5.5 |
| 65GDL24-12×5 | 24 | 60 | 6 | 7.5 |
| 65GDL24-12×6 | 24 | 72 | 6 | 7.5 |
| 65GDL24-12×7 | 24 | 84 | 6 | 11 |
| 65GDL24-12×8 | 24 | 96 | 6 | 11 |
| 65GDL24-12×9 | 24 | 108 | 6 | 15 |
| 65GDL24-12×10 | 24 | 120 | 6 | 15 |
| 65GDL24-12×11 | 24 | 132 | 6 | 15 |
| 65GDL24-12×12 | 24 | 144 | 6 | 18.5 |
| 80GDL36-12×2 | 36 | 24 | 5.5 | 4 |
| 80GDL36-12×3 | 36 | 36 | 5.5 | 5.5 |
| 80GDL36-12×4 | 36 | 48 | 5.5 | 7.5 |
| 80GDL36-12×5 | 36 | 60 | 5.5 | 11 |
| 80GDL36-12×6 | 36 | 72 | 5.5 | 11 |
| 80GDL36-12×7 | 36 | 84 | 5.5 | 15 |
| 80GDL36-12×8 | 36 | 96 | 5.5 | 15 |
| 80GDL36-12×9 | 36 | 108 | 5.5 | 18.5 |
| 80GDL36-12×10 | 36 | 120 | 5.5 | 18.5 |
| 80GDL54-14×2 | 54 | 28 | 5 | 7.5 |
| 80GDL54-14×3 | 54 | 42 | 5 | 11 |
| 80GDL54-14×4 | 54 | 56 | 5 | 15 |
| 80GDL54-14×5 | 54 | 70 | 5 | 18.5 |
| 80GDL54-14×6 | 54 | 84 | 5 | 18.5 |
| 80GDL54-14×7 | 54 | 98 | 5 | 22 |
| 80GDL54-14×8 | 54 | 112 | 5 | 30 |
| 80GDL54-14×9 | 54 | 126 | 5 | 30 |
| 100GDL72-14×2 | 72 | 28 | 4.5 | 11 |
| 100GDL72-14×3 | 72 | 42 | 4.5 | 15 |
| 100GDL72-14×4 | 72 | 56 | 4.5 | 18.5 |
| 100GDL72-14×5 | 72 | 70 | 4.5 | 22 |
| 100GDL72-14×6 | 72 | 84 | 4.5 | 30 |
| 100GDL72-14×7 | 72 | 98 | 4.5 | 30 |
| 100GDL72-14×8 | 72 | 112 | 4.5 | 37 |
| 100GDL72-14×9 | 72 | 126 | 4.5 | 37 |
| 100GDL72-14×10 | 72 | 140 | 4.5 | 45 |
| 125GDL100-20×2 | 100 | 40 | 4.5 | 18.5 |
| 125GDL100-20×3 | 100 | 60 | 4.5 | 30 |
| 125GDL100-20×4 | 100 | 80 | 4.5 | 37 |
| 125GDL100-20×5 |
100 |
100 | 4.5 | 45 |
| 125GDL100-20×6 | 100 | 120 | 4.5 | 55 |
| 125GDL100-20×7 | 100 | 140 | 4.5 | 75 |
| 125GDL100-20×8 | 100 | 160 | 4.5 | 75 |
| 125GDL100-20×9 | 100 | 180 | 4.5 | 75 |
| 125GDL100-20×10 | 100 | 200 | 4.5 | 90 |
| 150GDL160-25×2 | 160 | 50 | 4.5 | 37 |
| 150GDL160-25×3 | 160 | 75 | 4.5 | 55 |
| 150GDL160-25×4 | 160 | 100 | 4.5 | 75 |
| 150GDL160-25×5 | 160 | 125 | 4.5 | 90 |
| 150GDL160-25×6 | 160 | 150 | 4.5 | 110 |
| 150GDL160-25×7 | 160 | 175 | 4.5 |
110 |

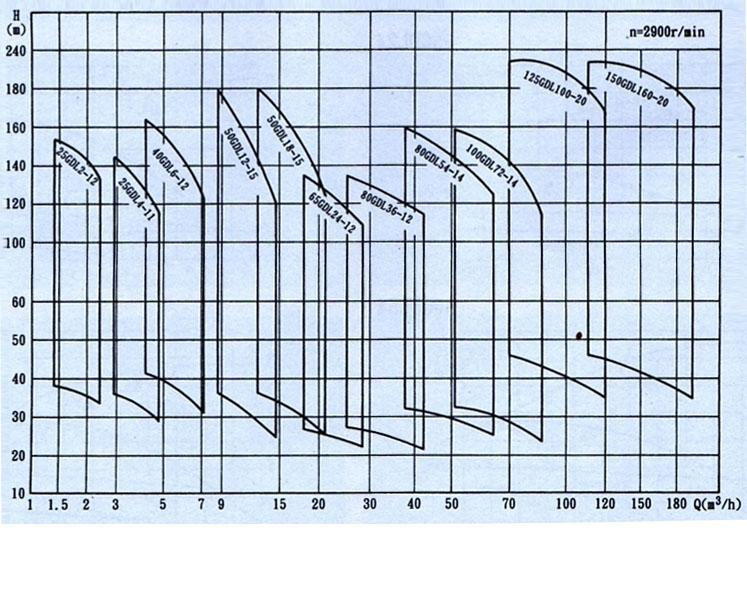

四、GDL型立式多級管道離心泵(性能圖譜)：
好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
上海沈泉泵閥制造有限公司是集研究、開發、生產、銷售和服務為一體的大型泵閥生產企業。產品涉及工礦企業、農業、城市供水、石油化工、電站、船舶、冶金、高層建筑、消防供水、工業水處理和純凈水、食品、制藥、鍋爐、空調循環系統等行業領域。
本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
本文標題： GDL型立式多級管道離心泵工作原理及性能參數選型表本文地址：http://www.cqmxnt.com/QA/791.html
